一、概述
能源是发展国民经济和提高人民生活水平的重要物质基础；节约能源是合理有效地利用能源、缓解能源紧缺状况、提高企业经济效益和保护环境的重要措施。在通信行业中，人们通常把电源比喻为通信系统的“心脏”。 随着我通信产业的快速发展,通信电源和空调设备的规模将越来越大,消耗的电能也是一个庞大的数目.通信电源作为电信运营商运行维护的"心脏",在节能降耗方面具有很大的潜力.电费作为最后一项未被控制的成本,在节能方面更具有紧迫性。
随着通信由语音为主的通信时代转为数据通信为主的时代,人们对通信系统的稳定性提出了越来越高的要求.相应的,对通信直流电源设备而言,其各方面的性能要求也越来越高,否则无法满足通信网络的高性能要求.同时,随着人们对于环境保护意识的不断增强,以及能源价格的不断上涨,对通信直流电源产品在环境保护和节能方面提出了更高的要求。从宏观、全局和经营效益的角度来看，通信电源似乎显得并不十分抢眼，但从微观和电源专业本身来看，从确保通信质量、生产安全和财产安全的角度提出高度重视通信电源的运行管理与应用研究，颇有一定道理。
消耗能源巨大，设备资源丰富，需要精心管理通信生产用电和确保通信机房环境温度等用电，所消耗的电能源是巨大的。而且通信电源设备的种类多、数量多，通信电源、空调设备资产大约占总资产的3％～5％，在一个拥有雄厚资产的强大通信企业——中国网通集团公司，通信电源、空调设备的资产所占通信设备资产比例是非常高的，因此加强管理，提高使用效率，降低成本，意义重大。
而在通信机房中，除了杂项用电外，空调用电与通信用电各占一半。
因此说，节能降耗的能效有多大，很大程度上取决于对机房空调和通信电源设备的节能降耗改革的成果。
在本文中，我们一起探讨两种途径来实现通信电源设备的节能降耗。
二、开关电源的关键技术带来节能降耗
开关电源被誉为高效、节能电源，它代表着稳压电源的发展方向。采用开关电源可有效减小功率损耗，通过外部电路还可进一步提高电源的工作效率。
通信电源，尤其是通信直流电源技术发展很快，但它的发展有以下几个特征，以及开关电源技术有四大趋势。这些新的技术和趋势是实现通信电源节能降耗的重要途径。
（一）通信直流电源技术发展的4个特征：
1．通信直流电源产品内部各部分技术的发展存在不均衡性
通信直流电源产品一般由交、直流配电单元、整流器单元、监控单元、蓄电池系统等几部分构成,但这几部分的技术发展是不均衡的.其中发展最快的是整流器技术,而配电技术则相对发展缓慢.这样导致了整个通信直流电源系统内部各部分的不均衡发展。
2．新型器件和材料得到不断应用
新型器件和材料的不断涌现并被应用到通信直流电源产品中。例如碳化硅(SiC)器件和新型磁性材料(如非晶材料)逐步开始应用到通信用整流器中,DSP芯片也开始在整流器中得到规模应用.更高性能的单片机系统在监控单元中不断得到应用,胶体电池得到大量应用等。
3．功率变换技术不断发展
作为通信直流电源的核心部件---整流器在技术上发展最为迅速,各种新型线路技术、开关变换器技术、谐振开关技术、新型软开关技术、功率因数校正技术、环路控制技术、均流技术都在不断迅速发展并在产品中得到商用。
4．新的监控技术不断应用
伴随着计算机技术的发展,一些新型技术也不断在通信直流电源产品中得到应用,如CAN总线技术、IP通信技术、USB技术、基于英特网的组网技术等。这些技术的应用推动了通信直流的智能化发展。
（二）通信开关电源的4种发展趋势：
1、同步整流技术实现高效
从上世纪90年代末期同步整流技术诞生以来，开关电源技术得到了极大的发展，采用IC控制技术的同步整流方案已经为研发工程师普遍接受，现在的同步整流技术都在努力实现ZVS、ZCS方式的同步整流。
从2002年美国银河公司发表了ZVS同步整流技术之后，现在已经得到了广泛应用。这种方式的同步整流系巧妙地将二次侧驱动同步整流的脉冲信号调为比一次侧的PWM脉冲信号的上升沿超前，下降沿滞后的方法实现了同步整流MOS的ZVS方式工作。最新问世的双输出式PWM控制IC几乎都在控制逻辑内增加了对二次侧实现ZVS同步整流的控制端子。例如：Linear公司的LTC3722、LTC3723，INTERSIL公司的ISL6752等。这些IC不仅努力解决好初级侧功率MOSFET的软开关，而且着力解决好二次侧的ZVS方式的同步整流，转换效率可达94%以上。
2、开关电源吹响数字化号角
目前在整个的电子模拟电路系统中，电视、音响设备、照片处理、通讯、网络等都逐步实现了数字化，而最后一个没有数字化的堡垒就是电源领域了。近年来，数字电源的研究势头不减，成果也越来越多。在电源数字化方面走在前面的公司有TI和Microchip。TI公司既有DSP方面的优势，又兼并了PWMIC专业制造商UNITRODE公司，该公司已经用TMS320C28F10制成了通讯用的48V输出大功率电源模块，其中PFC和PWM部分完全为数字式控制。现在，TI公司已经研发出了多款数字式PWM控制芯片。目前主要是UCD7000系列、UCD8000系列和UCD9000系列，它们将成为下一代数字电源的探路者。它们总体上既包括硬件部分，还要做软件编程。硬件部分包括PWM的逻辑部分、时钟、放大器环路的模数转换、数模转换以及数字处理、驱动，同步整流的检测和处理等。
目前在电源领域里的竞争主要还是性能价格的竞争，所以数字电源还有很长的路要走，然而电源领域的数字化的号角已经吹响了。
3、非隔离DC/DC技术迅速发展
近年来，非隔离DC/DC技术发展迅速。目前一套电子设备或电子系统由于负载不同，会要求电源系统提供多个电压挡级。小到台式PC机就要求有+12V、+5V、+3.3V、-12V四种电压以及待机的+5V电压，主机板上则需要2.5V、1.8V、1.5V甚至1V等。一套AC/DC中不可能给出这样多的电压输出，而大多数低压供电电流都很大，因此开发了很多非隔离的DC/DC，它们基本上可以分成两大类。一类在内部含有功率开关元件，称DC/DC转换器。另一类不含功率开关，需要外接功率MOSFET，称DC/DC控制器。按照电路功能划分，有降压的STEP-DOWN、升压的BOOST，还有能升降压的BUCK-BOOST或SEPIC等，以及正压转成负压的INVERTOR等。其中品种最多，发展最快的还是降压的STEP-DOWN。根据输出电流的大小，分为单相、两相及多相。控制方式上以PWM为主，少部分为PFM。
在非隔离的DC/DC转换技术中，TI公司的预检测栅驱动技术采用数字技术控制同步BUCK，采用这种技术的DC/DC转换效率最高可以达到97%，其中TPS40071等是其代表产品。BOOST升压方式也出现了采用MOSFET代替二极管的同步BOOST的产品。在低压领域，增加效率的幅度很大，而且正在设法进一步消除MOSFET的体二极管的导通及反向恢复问题。
4、初级PWM控制IC不断优化
有源箝位技术历经十余年经久不衰，如今已发展为采用电流型控制方式，综合了高边箝位、低边箝位两种控制方案，给出了全新的控制技巧。
随着开关电源的技术不断革新，功率控制技术的不断纯熟，控制电路的不断发展，通信电源的节能降耗能效日益凸显，成为众多运营商关注的重要元素之一。
三．通信机房空调系统的节能降耗
通信机房节约能源的主要途径：
1、利用大自然环境温湿度的变化——是节约能源的途径之一
大自然的环境温湿度，昼夜、季节、地区都在变化，而通信机房发热量是不变的，充分利用大自然冷热对机房热辐射效应的变化，自动改变空调合理运行所应有的温度和湿度设置值，减少压缩机工作时间，控制空调的总制冷量输出，做到“按需制冷、供冷”,节约空调的耗电量。准确统计数据显示，在上海地区夏季的空调用电量一般要比冬季高出约40%左右。采用自适应节能技术，通过精确控制把大自然温度变化的能量转化为空调可节约的电量部分，这是人工控制做不到的。

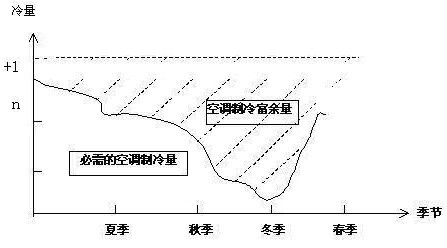

通信机房的空调数量或者说冷量（大卡）的配置值n台数，在机房设计时就已经充分考虑到了。其主要的“冷量峰值”是夏季高温季节的最高温度时段，如午后太阳西晒时，也就是说空调的制冷大卡量是满足夏季最高温度时对通信设备的冷却标准。加上 1 台备用空调机组（即n+1台）大部分时间也会投入使用，因此随着昼夜、季节、地区的温度变化，空调制冷富余量几乎永远存在，只是大小差异而已。见如下示意图；
我们通常讲的采用自适应技术平均节电率20%是指一年的平均节电率。由外部环境温度的变化而产生的空调富余量直接影响节电率或者说节电度数的绝对值。不同机房的工况环境条件与节电率大小也是有密切关系的。

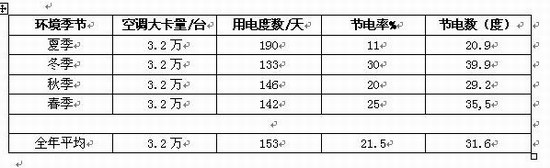

根据大连网通机房近几年的空调用电数据统计，1台3.2万大卡的空调，夏季耗电190度/天，冬季耗电133度/天。全年平均耗电153度/天。夏季比冬季耗电量高40%左右。下表数据可见，不同季节的节电率是不同的，而且节电度数的绝对值也是不同的。事实上，白天和晚上的耗电量都是不同的。
2、跟踪机房区域环境温湿度，使空调更“聪明”——是节约能源的途径之二
自动跟踪机房“各区域”内真实的温湿度数据值，控制空调的“去湿”、“加湿”等功能，让空调始终处于合理的工作状态，避免做“无用功”。具体的办法是：
首先将自适应节能监控器通过数据三通与原空调监控平台并联，不影响原监控系统的正常工作。

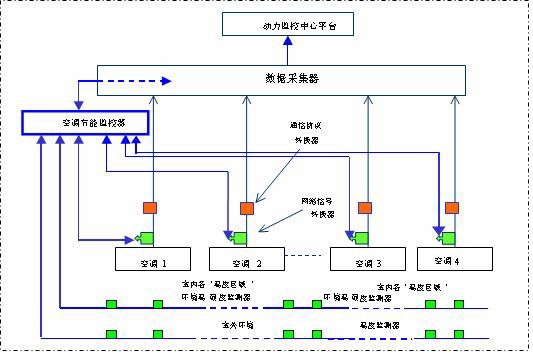

系统结构如图：

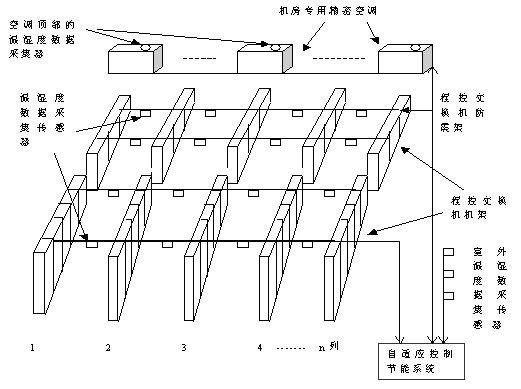

机房平面环境温湿度监测点分布示意图：
由于建立了这些虚拟的机房“温度区域”，空调可以有的放矢，按需供冷，不会发生由于某一点的伪信息，而让整台空调机组产生误动作。
3、在目标温湿度值控制范围内，让空调作节能控制——是节约能源的途径之三
过去专用空调的控制大部分是在22℃±2℃,50±5%，其实国标控制值是23℃±2℃，40—70%。

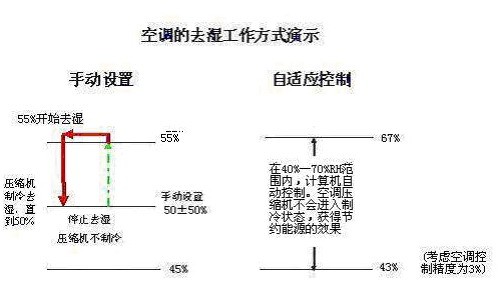

下图是以湿度控制为例，说明专用空调节电的方法。
改变手动设置压缩机频繁工作的状况，让空调湿度设置点，在目标值内尽可能与环境湿度接近，从而大大节约了空调用电度数。
4、“N+1”台空调富余量的自动控制，而且自动优先排序——是节约能源的途径之四
根据“空调组群”里�
|
