PT智能型照明控制系统技术说明

随着城市化进程的明显加快，路灯系统的规模也日益庞大。路灯的运行费用给各地财政造成巨大的压力。另外电网因电力供应紧张而变得很不稳定，在前半夜，适逢用电高峰，电压就低，路灯相对昏暗，甚至出现频闪现象，而后半夜用电处于低谷，电网电压骤升，有些地区可达250V；导致照明异常明亮，甚至出现眩光，使设计寿命5年的灯泡不到1年就已损坏，导致路的灯的维护和运行成本剧增。

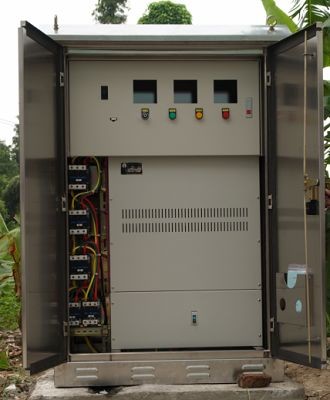

一、PT照明调控装置工作原理：

气体放电灯具需要一定的启动电压（220V公称电压）和启动时间（5-10分钟），当气体放电灯正常发光后，在灯具电压允许的范围内。适当降低灯具两端的工作电压，灯具的功率会大幅度的下降，但照度不会随着电压的下降而成比例的下降。（物理概念）即照度变化不大的特点，适度的降压，既保证了照明的质量，又大幅度节约了电能消耗。人的生理特性：天暗以后瞳孔放大，而过高的电压容易产生眩光，人体感觉极不舒适。实验数据表明，电压每下降10%，光照度下降3-5%。

补偿变压器式交流稳压节能装置是在主回路中串联一套变压器线圈，用它所产生的电势来与主电源迭加，从而改变输出电压值。由于变压器不是直接用来供电，而仅是起补偿作用（约是总电源电压的30%），因此变压器的功率和体积也可缩小为30%，可节省大量的铜线、铁芯等材料。

补偿变压器的初级绕组由电子功率部件与多抽头变压器的各抽头连接，电子功率部件担负二个任务：1. 按微电脑的指令通、断与抽头的连接。2. 按微电脑的指令细分电压——即调节导通程度，改变迭加电压的幅值，以增加电压级数和每级的精度。如每级抽头为5V，在5V范围内，我们可以再把它分为1V/挡5级。由于是靠改变电子部件的导通程度来实现的，相位等参数没有改变，所以不会改变正弦波形。

输入电源端联结在抽头的中间位置，当电子功率部件接通上面抽头，补偿变压器输出一个与电源反向的电势U+，抵消掉电源U+电压值，总输出相对电源来说为降压，反之为升压。

电源允许波动范围设定为：184-244V，则输入相电压范围系数：

KSL=（UL-UB）/UB=184-220/220=－16% ；KSH=（UH-UB）/UB=244-220/220=11%

式中：KSL—低端稳压范围系数；KSH—高端稳压范围系数；

UH—允许最高相电压；UL—允许最低相电压；UB—表称电压

由上式得到稳压器适应的稳压范围系数为－16%—11%。稳压器在输出电压220V时，输入电压可降压36V，升压24V，调节范围共60V。同理在节能电压输出时（190V）输入相电压范围系数：

KSL=（UL-UB）/UB=184-190/190=－3% ；KSH=（UH-UB）/UB=244-190/190=29%

稳压器适应的稳压范围系数为－3%—29%。稳压器在输出电压190V时，输入电压可降压5V，升压55V，调节范围共60V。输出精度：SU=（UH-UL）/ UB（N+1）=（244-184）/220（9+1）=±2.7%。式中：N—变压器抽头数，这里N=9。

当采样输入电压超过设定值时，微电脑立即指令电子功率部件进行无触点过零切换到合适的抽头处，以保证输出电压稳定在标称电压的±2%—3%（5V）之内。

整个装置
